1變壓器監測行業背景
變壓器安全、可靠運行對電力系至關重要。變壓器長期運行過程中，斷路器與連接插頭等部位會因制造、運輸、安裝不良及老化引起接觸電阻大，在高電壓、大電流的作用下引發局部發熱，如果這些發熱部位的溫度無法實時監測，不能及時檢修，極有可能因繞組超溫運行，導致絕緣老化，變壓器繞組擊穿等原因而產生燒毀及火災事故。
傳統形式火災探測傳感部件通常是電磁式元件，因高壓、高強度電磁干擾，導致傳統探測器誤報、漏報時常發生。漢光HKFO-600YG熒光光纖測溫系統作為高可靠、高性能自動化系統對變壓器溫度進行有效的實時監測報警，作為預防性監測措施，可有效避免火災及停電事故的發生。
1.2 熒光光纖測溫優勢
【 提高安全保障 】
對變壓器繞組及電纜接頭運行狀態進行實時溫度監測，及時有效了解觸頭溫度狀態，防患于未然。
【 降低人力成本 】
系統24小時實時監測，節約人工巡檢，同時解決監測位置難點，填補監測盲區；有效的定位報警溫度異常情況，指導工作人員定位檢修，提高工作效率。
【 保障經濟效益 】
系統實現提前預警，實現“無人值守”目標，有效的避免安全隱患事故的發生，保障安全的同時，也提升經濟效益。
2.變壓器溫度監測方案
變壓器繞組及電纜接頭溫度監測報警系統采用漢光專用熒光光纖測溫探頭進行敷設。每個變壓器采用一套熒光光纖測溫主機，HKFO-600YG系統接入后臺通過服務器進行管理。當發生溫度異常警報時可聯動聲光、短信報警功能，報警信息將發送到運維用戶手機上，也可通過電腦主機遠程監控查看現場狀態。

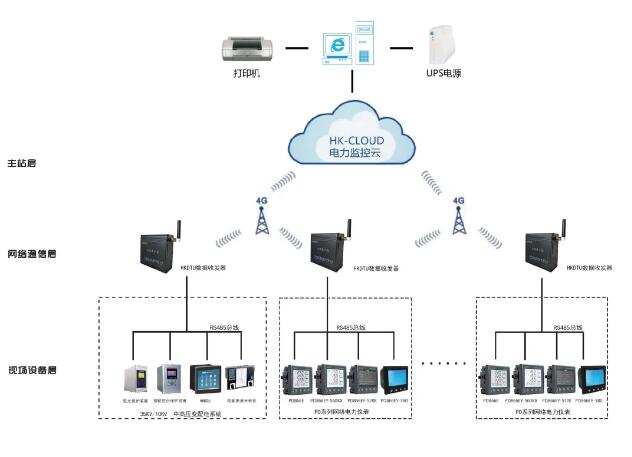

HKFO-600YG 系統結構圖
變壓器繞組監測
系統實時監測變壓器繞組溫度變化，當出現溫度異常時，系統立即定位報警。
變壓器電纜接頭監測
系統實時監測變壓器電纜接頭溫度變化，當出現溫度異常時，系統可立即定位報警。
3. 變壓器溫度監測系統功能
【1】實時采集變壓器繞組及電纜接頭溫度信息。
【2】對變壓器等設備狀態進行分析，包括所有設備參數越限告警分析。
【3】提供聲光報警、干接點輸出、人機界面顯示報警信息等。
【4】上位機軟件系統，實時顯示當前變壓器繞組及電纜接頭溫度信息。
4. 變壓器溫度監測系統特點
便捷性
就地同步測量、數字傳輸，可方便地排除外部環境變化對監測結果影響，使各個被測設備的監測數據之間具有可比性。
安全性
采用光纖作為溫度傳感和信號傳輸媒介，傳感器工作無需供電，具有優異的絕緣和抗電磁干擾性能，傳感器安裝滿足安全規范。
穩定準確
光纖傳感器克服了傳統傳感器易受電源波動、傳輸線路損耗等干擾因素影響問題，系統穩定可靠；測溫精度±1，溫度分辨率0.1。
高可靠
系統運行安全可靠，性能穩定，可在惡劣環境下長期連續工作。
經濟性
系統性價比高，投入使用后，可長期無人值守，維護成本低。
維護簡便
界面友好，操作簡便，從用戶角度設計監視和操作界面。
